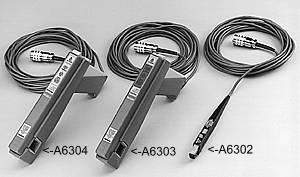

  TEKTRONIX 交/直流電流探棒 A6302

從今天起，量測電流不再麻煩且變得相當簡單且容易

頻率響應達 50Mhz 的電流探棒

  1. 大小電流皆可量測。

  2. 交直流探棒皆有提供量測。

  3. 不切斷線，不怕燒壞電路，只要勾一下即可量測電流值。

  4. 一般型電流探棒，須搭配太克電流量測系統使用。

　

太克科技提供多樣化的電流量測設備供您選擇，可配合示波器或是其他設備使用。

規                                                               格
Bandwidth DC to  50 MHz
Peak Pulse 50A
Max AC p-p 40A
Derate Below N/A
Derate Above 20 kHz
Max DC 20A
AMP*S product 100*10-6
Current /Div Display range 1mA to 5A
Rise Time ≦ 7.0 nS
Insertion Impedance @1MHz 0.1Ω
Max Barewire Voltage 300V
Max Conductor Diameter 0.15 in.
Cable Length 2m

應             用

Motor Drives

Switching Power Supplies

Disk Drive

Electronic Ballasts

Inverters

Avionics

Data Storage Read channel design

Silicon Characterization

EST Test

Signal Injection

Differential Current Measurements

Single Shot Low Rep-rate Pulse Measurements

Propagation Delay Measurements

　

上列須要量測電流值的場合皆適用，不但可測得波形更可節省量測的時間。

配  合  系  統
此系列之電流量測探棒須搭配太克電流量測系統 AM-503 系列及TM-500 系列電源供應模組，組合成為一電流量測系統。
